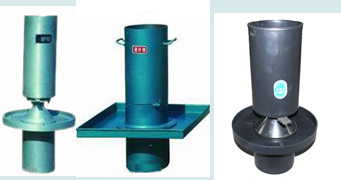

一、灌沙筒测定仪简介：
1.在试验现场选择一个平坦的表面并将其清理干净，其面积不得小于基片的面积。
2.将基材放置在平坦的表面上，当表面粗糙度较大时，将含砂的充砂管放置在基片中间的圆形孔上，打开充砂管的开关，将沙子流入基材的中间孔，直到储砂管不再向下流动，关闭开关，移除充砂管，并称重筒内的沙子质量，精确到1g。
请注意，当需要检测厚度时，应先测量厚度，然后再进行上述步骤。
3.移除基材，回收在试验现场留下的沙子，并再次清理表面。
4.将基材放回已清洗的表面(尽量将其放置)，并沿基材的中间孔切割孔(孔的直径与充砂管的直径一致)。在凿制过程中，要注意凿好的材料不应丢失，松动的物料应随时取出放入塑料袋中，使水分不会蒸发，也可放置在大的样品箱中。试验孔的深度应等于被测层的厚度，但不应混入较低的材料。完井后，应将洞内的所有松散物料移除。对于土基或基材，为了防止样品板中物料的水分蒸发，可对物料的质量进行多次称重，所有提取材料的总质量精确到1g。
5.从所有挖出的物料中抽取有代表性的样本，放入铝箱或清洁搪瓷盘内，以测定其含水量(单位：%)。当用小填砂管测样时，细土不小于100 g，各种中等粒化土不小于500 g时，用小填砂管测样时，细土不小于100 g，各种中等粒土不小于500 g。用大填砂管、细土不小于200 g、各种中粒土不小于1000 g、粗粒土或水泥、石灰、粉煤灰等无机粘结剂稳定材料进行测定时，宜将所取物料全部干干，不少于2000 g，其质量精度可达1g。
注：用于沥青表面处理或沥青贯入结构材料时，省去了测定含水量的步骤。
6.将基材放置在试验坑上，将充砂管放置在基材中间(储砂管填充砂达到所要求的质量)，使充砂管的下口对准基材的中间孔和试验孔，打开充砂管的开关，让沙子流入试验坑。在此期间，应注意不要触摸灌装筒，直到储存管中的沙子不再向下流动，关闭开关，小心拆下灌装筒，并称重缸内剩余砂的质量，精确到1g。
7.如果清洁平面的粗糙度不大，则可节省2和3的操作。在挖出试验孔后，将充砂管直接放置在试验坑上，不需要将基材放在中间，打开圆柱体开关，让沙子流入试验坑。在此期间，不应注意在储存管中的沙子不再向下流动时，才能接触填充筒，关闭开关，仔细拆下充砂筒，并将剩余砂的质量称量至1克。"。
8.小心移走试管内的沙，以便在下一次测试中再使用。如沙的湿度已改变或与沙中的杂质混合，则应重新干燥、筛选和放置一段时间，使其与空气湿度保持平衡。
二，砂体密度测试仪的校准方法
1.用砂填充储砂管，圆柱体内的砂粒高度与筒顶的距离不超过15毫米，筒内沙的重量精确到1克，在每次校准和随后的试验中，此重量应保持不变。
2.打开开关，让沙子流出来，使沙子流出的体积等于在现场挖出的试验孔的体积(或等于标记的油箱的体积)。然后关闭开关，称重，当汽缸不再往下流动时，关掉开关，小心拆下灌装筒。
3.收集并说玻璃板上留下的沙子精确到1克，即用填充砂的下锥填充的沙子。
4.上述测量至少重复了三次，并在Zui之后得到平均值，精确到1g。
三、操作规程
1.将测量砂(M5)的充砂管放置在基片中间的圆孔上，打开充砂管的开关，让沙子流入基材的中空，直至沙子不流动，取下充砂管，称计量筒(M6)中的砂质量为1g。
2.称为试验坑中所有材料的总质量兆瓦。
3.从所有挖掘材料中抽取有代表性的样品，测定其含水量(ω，%)，用小填砂管测定细粒土不小于100 g，中等颗粒土不小于500 g，相应细粒土不小于200 g，中等花岗质土不小于1000 g，粗粒土或无机粘结剂不小于2000 g，质量(Md)不小于2000 g。
4.将基材放置在试验坑上，将充砂管放置在基材中间，打开充砂管开关，直到沙子不再流动为止，并在测量筒中调用砂的质量M4。
